| 品牌 | 晨華金屬 | 貨號 | 630 | 是否危險化學品 | 否 |
| 質量等級 | 正品（受理質量異議） | 貨物銷售類型 | 現貨 | 產地/廠家 | 晨華 |
630不銹鋼是沉淀、硬化、馬氏體不銹鋼。
630不銹鋼是由銅、鈮/鈳構成的沉淀、硬化、馬氏體不銹鋼。
這個等級具有高強度、硬度(高達300º C/572º F)和抗腐蝕等特性。
經過熱處理后,產品的機械性能更加完善,可以達到高達1100-1300 mpa (160-190 ksi) 的耐壓強度。
這個等級不能用于高于300º C (572º F) 或非常低的溫度下,它對大氣及稀釋酸或鹽都具有良好的抗腐蝕能力,它的抗腐蝕能力與304和430一樣。
應用領域
· 海上平臺、直升機甲板、其他平臺
· 食品工業
· 紙漿及造紙業
· 航天(渦輪機葉片)
· 機械部件
· 核廢物桶
630不銹鋼是沉淀、淬水、馬氏體的不銹鋼，和這個等級具有高強度、硬度和抗腐蝕等特性。經過熱處理后，產品的機械性能更加完善，可以 達到高達1100-1300 mpa (160-190 ksi) 的耐壓強度。這個等級不能用于高于300℃ (570F) 或非常低的溫度下，它對大氣及稀釋酸或鹽都具有良好的抗腐蝕能力，它的抗腐蝕 能力與304 和430 一樣。
"中國牌號 0Cr17Ni4Cu4Nb 05Cr17Ni4Cu4Nb
C Si Mn P
≤0.07 ≤1.00 ≤1.00 ≤0.035
S Ni Cr Mo
≤0.030 3.00-5.00 15.5-17.5 -
Cu Nb 其他
3.00-5.00 0.15-0.45 -
美國ASTMS17400，AISI630,UNS630
化學成分
C Si Mn P
≤0.07 ≤1.00 ≤1.00 ≤0.040
S Ni Cr Mo
≤0.030 3.00-5.00 15.5-17.5 -
Cu Nb 其他
3.00-5.00 0.15-0.45 -
日本 SUS630
化學成分
C Si Mn P
≤0.07 ≤1.00 ≤1.00 ≤0.040
S Ni Cr Mo
≤0.030 3.00-5.00 15.5-17.5 -
Cu Nb+Tao 其他
3.00-5.00 0.15-0.45 -
歐洲 X5CrNiCuNb16-4
化學成分
C Si Mn P
≤0.07 ≤1.00 ≤1.00 ≤0.040
S Ni Cr Mo
≤0.030 3.00-5.00 15.5-17.5 -
Cu Nb+Tao 其他
3.00-5.00 0.15-0.45 -

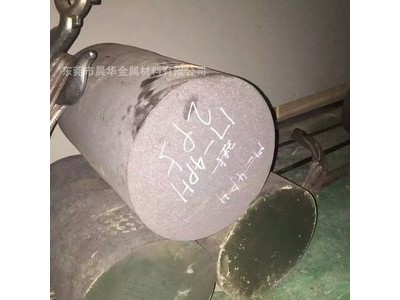

圓鋼 Φ8-400 熱軋/熱鍛
交貨狀態：退火或者固熔時效處理。
因為鋼材價格隨時波動，請電話咨詢，具體價格以合同為準！
一般以熱處理狀態交貨，其熱處理種類在合同中注明；未注明者，按不熱處理狀態交貨。
抗拉強度 σb (MPa)：480℃時效,≥1310; 550℃時效,≥1060; 580℃時效,≥1000; 620℃時效,≥930 條件
屈服強度 σ0.2 (MPa)：480℃時效,≥1180;550℃時效,≥1000;580℃時效,≥865;620℃時效,≥725 伸長率 δ5 (%)：480℃時效,≥10;550℃時效,≥12;580℃時效,≥13;620℃時效,≥16 斷面收縮率 ψ (%)：480℃時效,≥40;550℃時效,≥45;580℃時效,≥45;620℃時效,≥50 硬度 ：固溶,≤363HB和≤38HRC;480℃時效,≥375HB和≥40HRC; 550℃時效,≥331HB和≥35HRC;580℃時效,≥302HB和≥31HRC;620℃時效,≥277HB和≥28HRC
熱處理規范：1)固溶1020～1060℃快冷;2)480℃時效,經固溶處理后,470～490℃空冷; 3)550℃時效,經固溶處理后,540～560℃空冷; 4)580℃時效,經固溶處理后,570～590℃空冷;5)620℃時效,經固溶處理后,610～630℃空冷。 金相組織：組織特征為沉淀硬化型。
