| 種類 |
鋁棒材
|
貨號 |
jw-23025
|
材質 |
6061
|
| 產地 |
深圳
|
用途 |
五金加工
|
品牌 |
金萬金屬
|
| 規格 |
1-10mm,11-20mm,21-30mm,31-40mm,41-50mm,51-60mm,61-70mm,71-80mm,81-90mm,91-100mm,101-800mm
|
廠家 |
深圳市金萬金屬科技有限公司
|
顏色 |
鋁本色
|
| 加工 |

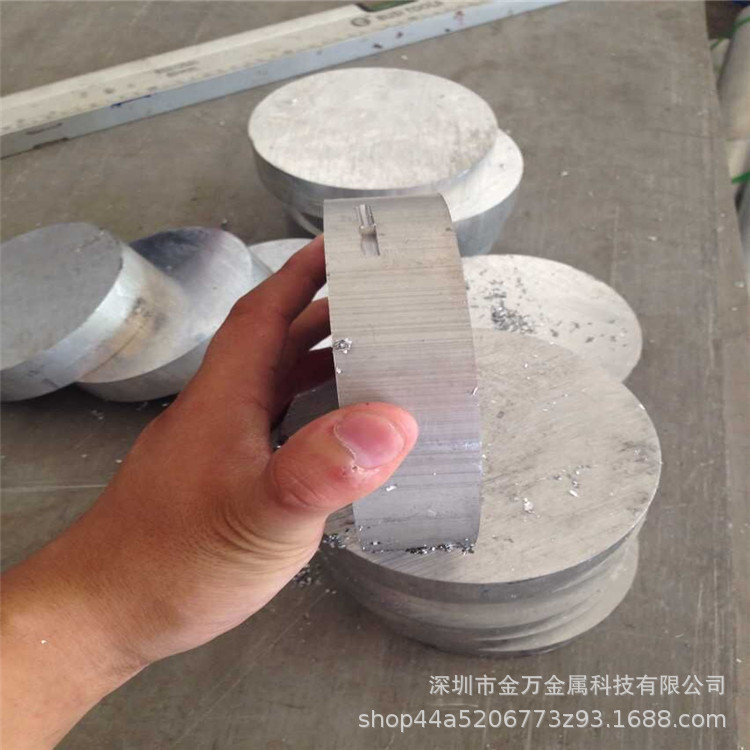

切割倒角氧化攻牙打孔各種加工定制
|

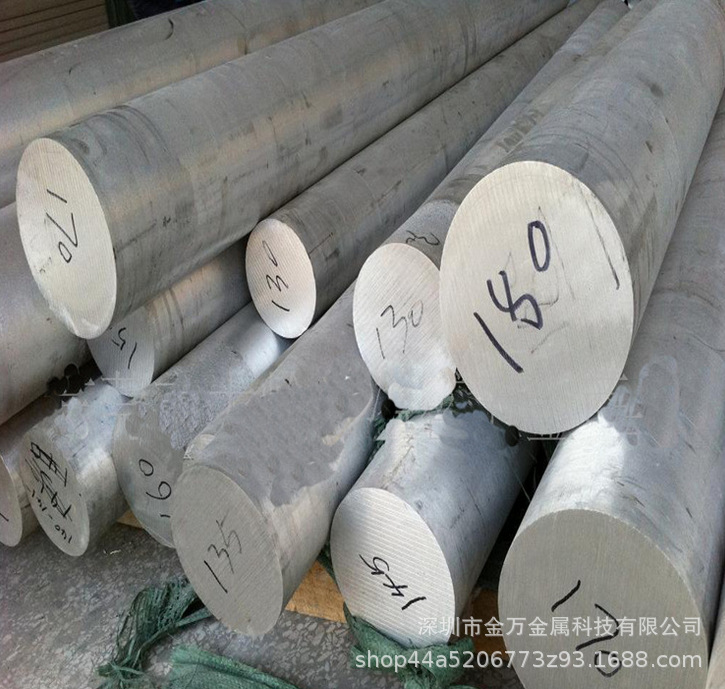

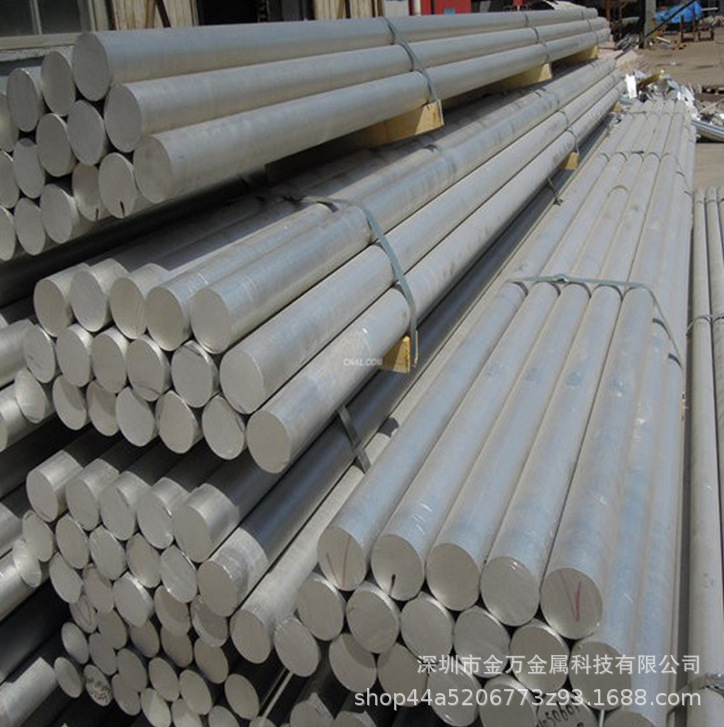

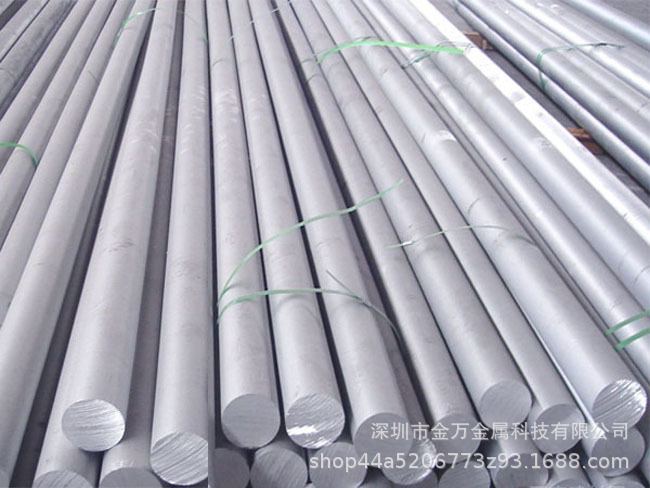

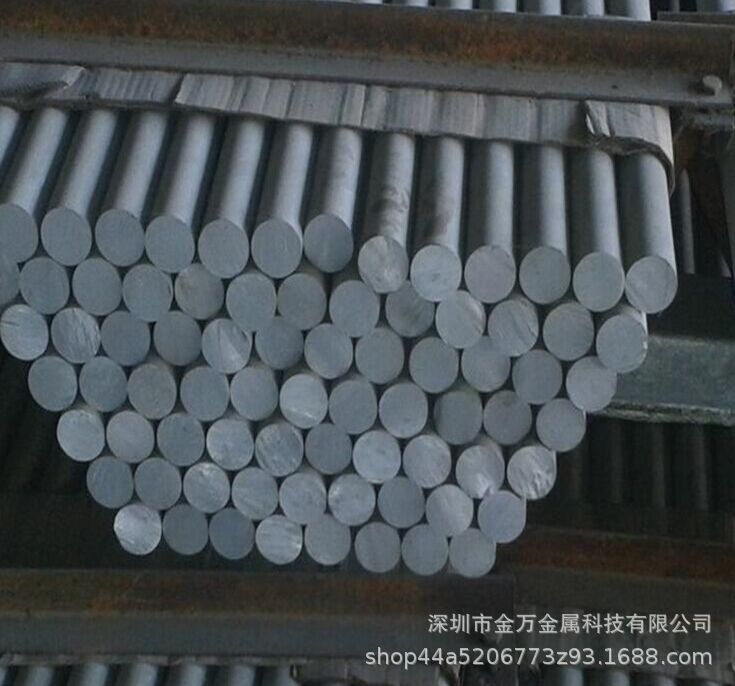

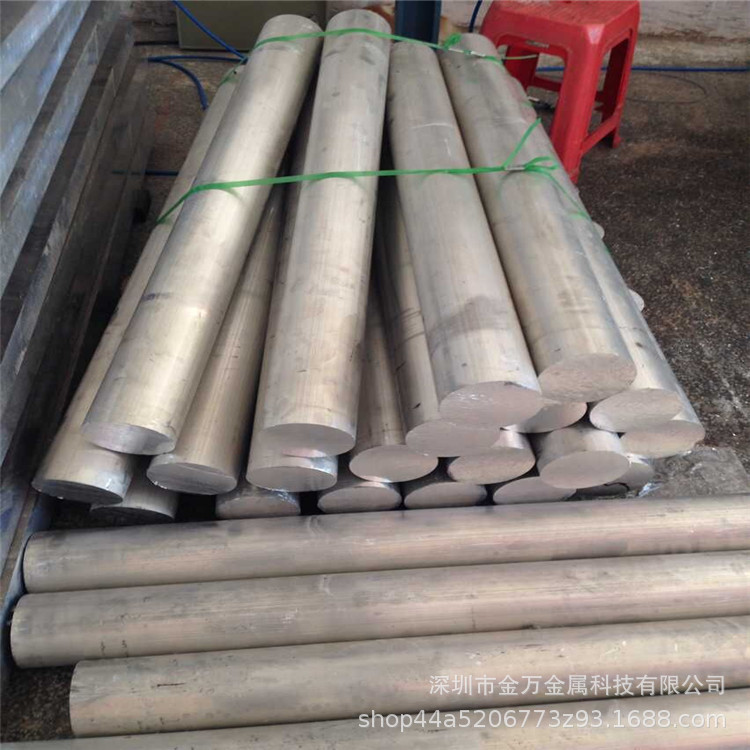

6063鋁棒 7075硬質合金鋁棒80 90 100 180mm實心大規格圓鋁棒零售任意切割加工切割倒角氧化攻牙打孔各種加工定制
材料名稱：6061 6063 7075 2024
鋁棒，6063鋁合金棒
牌號：6063
標準：GB/T 3191-1998
特性及適用范圍：6063鋁棒屬低合金化的Al-Mg-Si系高塑性合金。具有諸多可貴特點：1.熱處理強化，沖擊韌性高，對缺可不敏感。2.有的熱塑性，可以高速擠壓成結構復雜.薄壁.中空的各種型材或鍛造成結構復雜的鍛件，淬火溫度范圍寬，淬火敏感性低，擠壓和鍛造脫模后，只要溫度高于淬火溫度。即可用噴水或穿水的方法淬火。薄壁件（6<3mm）還可以實行風淬。3.焊接性能和耐蝕性優良，無應力腐蝕開裂傾向，在熱處理可強化型鋁合金中，Al-Mg-Si系合金是沒有發現應力腐蝕開裂現象的合金。4.加工后表面十分光潔，且容易陽極氧化和著色。其缺點是淬火后若在室溫停放一段時間在時效，會對強度帶來不利影響（停放效應）。用于建筑型材，灌溉管材，供車輛、臺架、家具、升降機、欄柵等用的擠壓材料，以及飛機、船舶、輕工業部門、建筑物等用的不同顏色的裝飾構件。
化學成份
鋁 Al ：余量
硅 Si ：0.20～0.60
銅 Cu ：0.10
鎂Mg:0.45～0.9
鋅 Zn：0.10
錳 Mn：0.10
鈦 Ti ：0.10
鉻 Cr：0.10
鐵 Fe： 0.35
單個：0.05
總計：0.15
力學性能：
抗拉強度 σb (MPa)：130～230
6063的極限抗拉強度為124 MPa
受拉屈服強度 55.2 MPa
延伸率25.0 %
彈性系數68.9 GPa
彎曲極限強度228 MPa Bearing Yield Strength 103 MPa
泊松比0.330
疲勞強度 62.1 MPa
固溶溫度是：520℃
退火溫度為：415℃×(2-3)h以28℃/h降溫速度從415℃冷至260℃。
熔化溫度：615～655℃。
比熱容：900
熱處理工藝：工藝優良
