| 是否進口 |
否
|
品名 |
塑料模具鋼
|
貨號 |
PMS
|
| 材質 |
718
|
產地/廠家 |
世紀加航
|
倉庫所在城市 |
湖北黃石
|
| 倉庫 |
湖北黃石
|
倉庫地址 |
湖北黃石
|
倉庫電話 |
18062284302
|
| 品牌 |
世紀加航
|
質量等級 |
正品（受理質量異議）
|
加工服務 |
無加工
|
聯系方式
單位名稱：武漢世紀佳航不銹鋼經營部
聯系人：謝經理（銷售部）
手機：18171920895
電話：0714-6410499
騰訊QQ：502127650
簡介

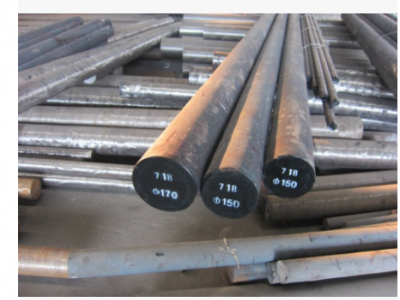

718模具鋼，我國牌號3Cr2NiMo是在P20(3Cr2Mo)改進型鋼號，品718模具鋼圖片質上有較大改進，使之填補P20模具鋼材的不足，滿足P20模具鋼材達不到要求的場合。目前在我國模具鋼材市場上出現的鋼號除上述中國標準鋼號外還有P20+Ni。瑞典的718，718H(ASSAB)、PX5\PX4(日本大同特鋼)，GS-711、GS-738、GS-312、GS-318(德國蒂森)，奧地利的M238 ECOPLUS(百祿公司)、CS718中(國長城特鋼)、SWP20(上海五鋼公司)等，因此除了不能用于有耐腐蝕性要求的塑料模具零件外，目前是應用最廣泛的通用型塑料模具鋼材的典型鋼號。通常被稱作"高級"塑料模具鋼材，新研制的新鋼種往往以它作為對比的典型。
出廠狀態:ASSAB 718 HB:290-310
交貨狀態:鋼材以退火狀態交貨。經雙方協議，也可以不退火狀態交貨。
718鋼是瑞典一勝百預硬型鏡面防酸塑料模具鋼。該鋼經預硬化處理, 材質均勻.潔凈度高. 具有極佳的拋光性能及光刻花性。還具有高的淬透性, 良好的電加工性能和皮紋加工性能。預硬鋼不須淬火也可用于模膛,凸緣可施行火焰硬化, 可將硬度提高到52HRC。
該鋼具有良好的可加工性和耐磨損性, 硬度分布均一。還具有良好的拋光性能, 加工工藝簡單, 價格適中,因此用量較大。
對應鋼號
我國GB標準鋼號3Cr2NiMo;德國DIN標準材料鋼號1.2738;瑞典一勝百ASSAB標準鋼號718;美國AISI/SAE標準鋼號P20+Ni;日本JS標準鋼號SNCM優化;國際標準組織ISO標準鋼號35CrMo2。
用途
718模具鋼用途與P20類型模具鋼材相同，但由于淬透性更好，性能更優越，可以制作尺寸大的、高檔次的塑料模具成形零件。隨著塑料模具的發展，會有更多更好更新的改進型模具鋼號出現，我國寶鋼的B30H即為一例。
熱塑性塑膠注塑模具，擠壓模具。
熱塑性塑料吹塑模具。
重載模具主要部件。
冷結構制件。
常用于制造電視機殼，洗衣機，冰箱內殼，水桶等。
特性
用于大型長壽命塑膠注塑模，如家電制品、電腦外殼等模具。高表面光潔度的塑膠制品模具吹塑模由于硬度高，可用于塑膠模具中的滑塊成型工具;視生產需要可施加火焰硬化或氮化處理的模具零件。 鋼材種類: 預硬塑料模具鋼材 鋼材特長: 拋光 ,電蝕,焊補性與切削加工性良好 出廠狀態: 經硬化及回火至HB290-330
真空脫氣精煉處理鋼質純凈，適合要求拋光或蝕紋加工塑膠模。
預硬狀態供貨，無需在熱處理可直接用于模具加工，縮短工期。
經鍛軋制加工，組織致密，100%超聲波檢驗，無氣孔，針眼缺陷。
應用舉例
a) 大型模具的型板，高表面要求家用電器。
b) 適用大型鏡面塑料模具，如汽車、家電、音像產品等。
c) 可用于鏡面拋光度要求的塑膠模具，適合PA、POM、PS、PE、PP、ABS塑料的注塑模、吹塑模。
d) 高拋光度及高要求模具型腔。
化學成分
|
元素 |
C |
Si |
Mn |
Mo |
Cr |
Ni |
標準 |
|
含量(%) |
0.28~0.40 |
0.20~0.80 |
0.60~1.00 |
0.30~0.55 |
1.40~2.00 |
0.80~1.20 |
YB/T127-1997 |
加硬處理
為提高模具壽命達到80萬模次以上，可對預硬鋼實施淬火加低溫回火的加硬方式來實現。淬火時先在500-600℃預熱2-4小時，然后在850-880℃保溫一定時間(至少2小時)，放入油中冷卻至50-100℃出油空冷，淬火后硬度可達50-52HRC，為防止開裂應立即進行200℃低溫回火處理，回火后，硬度可保持48HRC以上
氮化處理
氮化處理可得到高硬度表層組織，氮化后的表層硬度達到650-700HV
(57-60HRC)模具壽命可達到100萬次以上，氮化層具有組織致密，光滑特點，模具的脫模性及抗濕空氣及堿液腐蝕性能提高。
淬火回火
淬火溫度840~870°C, 回火溫度 200~500°C, 硬度 50 ~55HRC
材料性能
物理性能
(試樣硬度 340HBW, 在室溫及高溫條件下)
1) 溫度 20°C/200°C/400°C, 密度 7. 8g/cm/7.75g/cm/7. 7g/cm。
2) 溫度 20~200°C/20 ~400°C, 線脹系數: 12.6 ×10K/13.5×10K。
3) 溫度20°C/200°C/400°C,熱導率29.0W·(m·K)/29.5W·(m·K)/31.0W·(m·K)
4) 溫度 20°C/200°C/400°C, 彈性模量:205000MPa/200000MPa/185000MPa
力學性能
(試樣硬度 340HBW)
1) 溫度 20°C/200°C/400°C, 抗拉強度1100MPa/1050MP8/850MPa。
2) 溫度 20°C/200°C/400°C, 條件屈服強度980MPa/925MPa/770MPa。
3) 溫度 20°C/200°C/400°C, 斷面收縮率49%/51%/52%
4) 溫度 20°C/200°C/400°C, 伸長率 13%/14%/16%
5) 溫度20°C/200°C/400°C,沖擊韌度 (≥) 20J/cm/32J/cm/42J/cm
臨界溫度
|
臨界點 |
Ac1 |
Ac3 |
Ar1 |
Ar3 |
Ms |
Mf |
|
溫度(近似值)/℃ |
770 |
825 |
640 |
755 |
335 |
180 |
膨脹系數
|
溫度/℃ |
18~100 |
18~200 |
18~300 |
18~400 |
18~500 |
18~600 |
18~700 |
|
線(膨)脹系數/C |
11.9×10 |
12.20×10 |
12.50×10 |
12.81×10 |
13.11×10 |
13.41×10 |
13.71×10 |
熱導率
|
溫度/℃ |
20 |
100 |
200 |
300 |
400 |
|
熱導率λ/W·(m·K)-1 |
36.0 |
33.4 |
31.4 |
30.1 |
29.3 |
