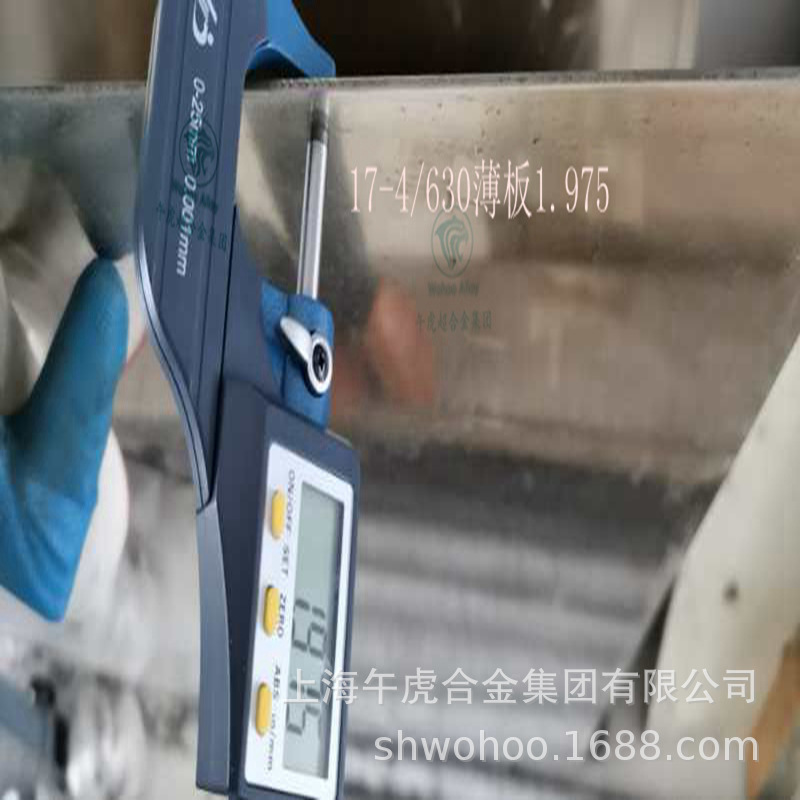

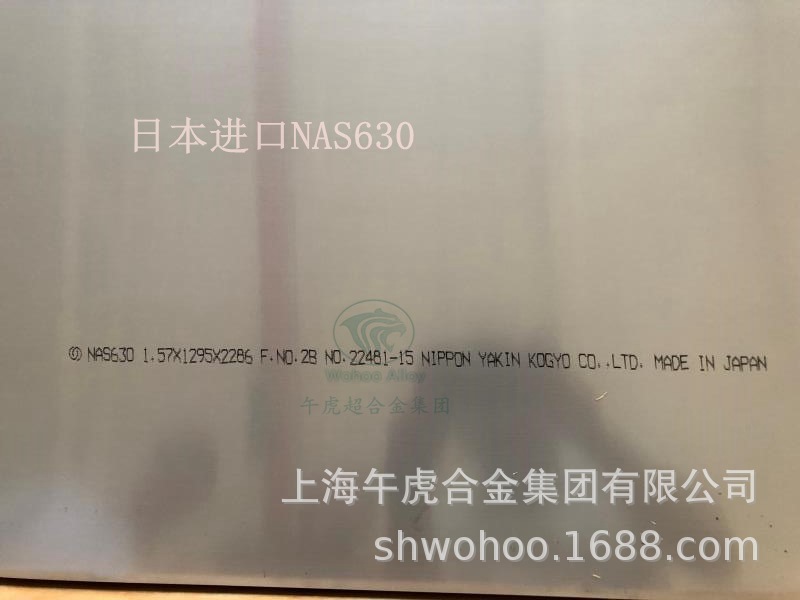

進口SUS630(UNS S17400)沉淀硬化不銹鋼板

17-4PH馬氏體沉淀硬化不銹鋼分析與研究-午虎特種合金技術部

17-4PH

17-4PH是馬氏體沉淀硬化/時效硬化的不銹鋼，具有很高的強度和硬度，同時具有很優(yōu)秀的耐腐蝕能力。該材料具有良好的加工性能，同時用較低溫度做一次熱處理即可時效硬化。

17-4不銹鋼

UNS S17400, AISI 630, AMS5643, ASTM A705, ASTM A564

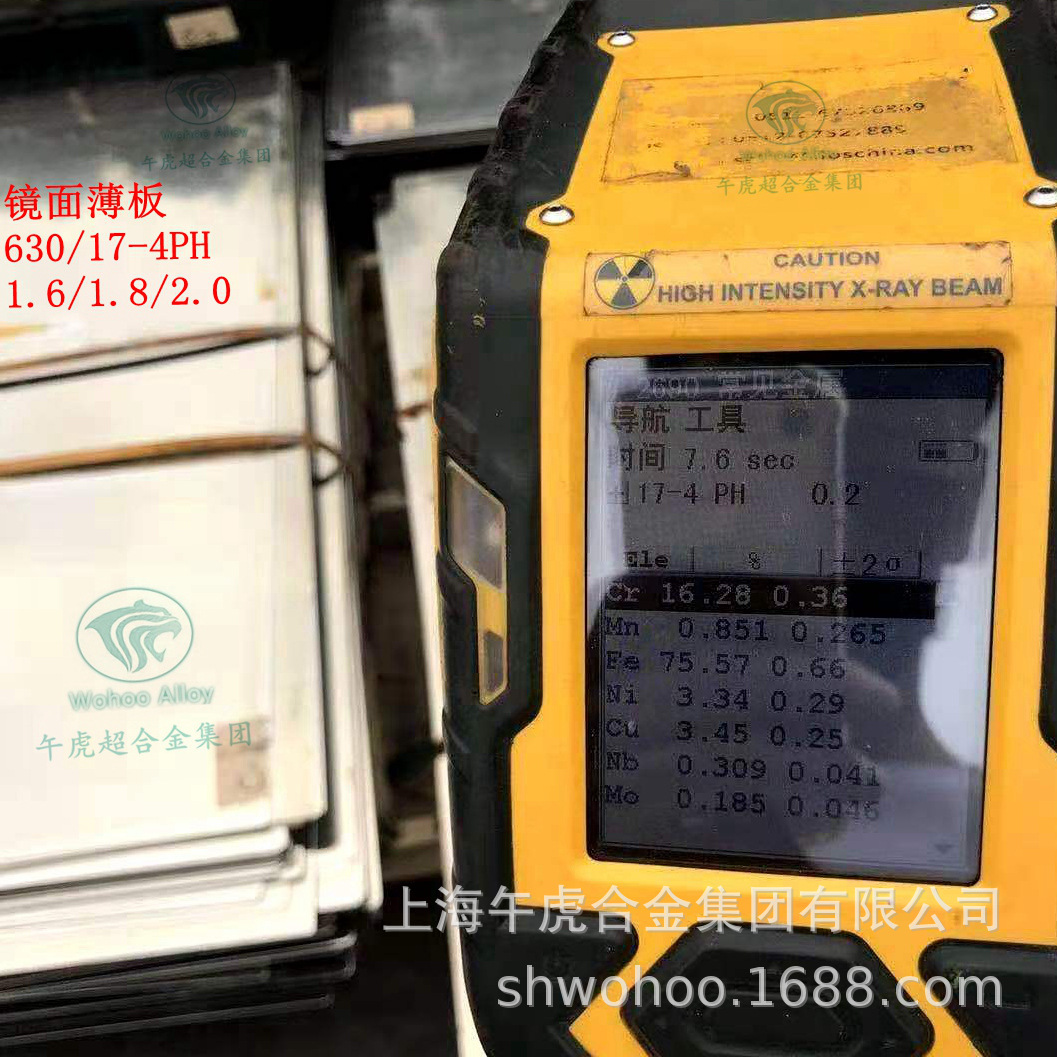

化學成分

 碳  0.7%以下

磷  0.040%以下

硅  1.00%以下

鎳  3.00-5.00%

鈳+鉭0.15-0.45%

錳  1.00%以下

硫  0.030%以下

鉻  15.00-17.50%

銅  3.00-5.00%

鐵 余量

應用

17-4PH廣泛用于油田閥門零件，化學處理設備，飛機接頭，緊固件，泵軸，核反應堆零部件，齒輪，造紙廠設備，導彈接頭，噴氣發(fā)動機零件等。

在高達539°C的環(huán)境中，17-4PH仍表現(xiàn)出很好抗氧化性能。沉淀硬化不銹鋼若長時間暴露于升溫環(huán)境就會出現(xiàn)韌度降低的現(xiàn)象。有時候采用更高的時效溫度，可以將韌度降低程度降至最低。如果最高溫度比時效溫度至少低28°C，那么短時間暴露于高溫是可行的。

耐腐蝕性能

17-4PH的耐腐蝕能力優(yōu)于400系不銹鋼，對大多數(shù)腐蝕物質，17-4PH的耐受能力接近302和304不銹鋼。

通過552°C或更高溫度的硬化處理可提供良好的耐受應力腐蝕開裂的能力。由于材料兼具良好的耐腐蝕能力和很高的硬度，17-4PH也能很好地耐受磨損腐蝕。

為保證最佳的耐腐蝕性能，材料表面應徹底清除碎片，潤滑油，外來物質，拉拔或鍛造所用的涂層。零件加工完成后，應清洗零件并做鈍化。

耐腐蝕能力對比---mils/年

注：浸泡48小時后出現(xiàn)的腐蝕率

(1)連續(xù)幾個48小時周期都未出現(xiàn)腐蝕

(2)在第三個48小時周期，腐蝕率增加為200mpy。

熱處理

將固溶材料（狀態(tài)A）加熱至482°C-621°C，根據(jù)溫度需要加熱1-4個小時，然后空冷，可以使材料硬化。下面是各種狀態(tài)的熱處理方法：

狀態(tài)A（固溶或退火）：在1038°C+/-14°C加熱30分鐘，冷卻至32°C以下，材料可以完全轉換為馬氏體。橫截面積小于76.2mm的材料可以用合適的液體進行淬火。橫截面積超過76.2mm的材料應迅速空冷。狀態(tài)A的材料應力大，易出現(xiàn)應力腐蝕開裂，應時效硬化后再使用。

狀態(tài)H900(沉淀或時效硬化)：將固溶材料在482°C加熱1個小時，然后空冷。

狀態(tài)H925，H1025，H1075，H1100，H1150：將固溶材料在指定溫度+/-8°C加熱四個小時，然后空冷。

狀態(tài)H1150M：將固溶材料在760°C+/-8°C加熱2個小時，空冷，然后再621°C+/-8°C加熱4個小時，空冷。

時效變形

17-4材料經(jīng)沉淀硬化處理后會出現(xiàn)輕微的尺寸變化。固溶態(tài)材料（狀態(tài)A）沉淀硬化為H900，材料尺寸收縮量約為0.0004-0.0006in/in。固溶態(tài)材料（狀態(tài)A）沉淀硬化為H1150，材料收縮量約為0.009-0.0012in/in。

加工性能

熱加工

17-4不銹鋼可鍛造和熱鐓。熱加工后必須先進行固溶處理，再做沉淀硬化處理。

鍛造

加熱至1177-1204°C，保溫1個小時，然后進行鍛造。溫度低于1010°C則不能鍛造。為獲取最佳的晶粒尺寸和機械性能，鍛造材料應空冷至32°C以下，然后再進行其他工藝。鍛造材料需先固溶處理再硬化處理。

冷加工

17-4可冷加工程度很高，直至屈服強度初始值。

機加

17-4的固溶態(tài)和各種時效硬化狀態(tài)都可以進行機加。固溶態(tài)的加工性能類似302和304.硬化溫度越高，機加性能越好。H1150M機加性能最佳。

焊接

17-4可用氣體保護熔焊和電阻焊。不建議使用氧乙炔焊，因為焊接過程中會出現(xiàn)碳增。如需用焊條，可用AWS E/ER630焊條，使焊縫性質和基材性質相匹配。焊點設計應避免應力集中，例如尖角，螺紋和部分焊透區(qū)域。如果焊接強度要求不高，也可用標準的奧氏體不銹鋼填料。

通常情況下，固溶態(tài)材料更容易焊接。如果預計會產(chǎn)生很高的焊接應力，最好焊接H1150狀態(tài)的材料。不需要預熱以防止開裂。

固溶態(tài)材料焊接后可以直接時效處理至所需的強度水平。但是，為兼顧最佳的強度，延展性和耐腐蝕能力，需要將焊接零件先固溶處理，然后再做時效。如果焊接的是過度老化狀態(tài)的材料，焊接零件則必須先固溶后時效。

加工參數(shù)

車削—單點刀具和組合刀具

車削—切斷和成型刀具

粗鉸孔

鉆孔

螺紋板牙

銑削

攻絲

拉孔

以上資料由午虎合金集團有限公司-技術部提供









【常規(guī)現(xiàn)貨庫存合金牌號目錄】

一、純鎳及鎳基合金：純鎳NI201（N4）、NI200（N6）、高純鎳NI205；哈氏合金系列：C-22、C-276、C-2000、X；INCOLOY系列：800/800H/800HT、825、A-286；INCONEL系列：600、601、625、690、X-750、718；蒙乃爾系列：MonEL 400/K-500……

二、超級奧氏體不銹鋼：254SMO、AL-904L、AL-6XN、1.4529（N08926）、INCOLOY 25-6Mo、INCOLOY 27-7Mo……

三、雙相鋼：LDX 2101、SAF 2304、SAF 2205、SAF 2507（超級雙相鋼）……

四、奧氏體不銹鋼（進口）：724L（316Lmod）尿素鋼、725LN（25-22-2）尿素鋼、253MA節(jié)鎳耐熱鋼、310S耐熱鋼、347、321、317L、316L、316、304L、304等……

五、配套焊絲焊條：鎳基焊絲焊條、雙相鋼焊絲焊條、超級奧氏體不銹鋼焊絲焊條、進口普通不銹鋼焊絲焊條……

午虎特種合金（上海）有限公司是一家以現(xiàn)貨倉儲、剪切加工、銷售配送特種合金（鎳及鎳基合金、雙相鋼、超級奧氏體不銹鋼、進口奧氏體不銹鋼及配套焊材）為核心業(yè)務的跨國運營企業(yè)。經(jīng)過多年發(fā)展，WOHOO集團已成長為亞太地區(qū)乃至全球zui大的特種合金庫存貿(mào)易商生產(chǎn)商之一。

十余年來，WOHOO先后與歐洲OUTOKUMPU(奧托昆普)、AVESTA(阿威斯塔）、美國哈氏合金、美國SMC、美國冶聯(lián)ATI、德國蒂森克虜伯VDM、Mannex、德鎳、瑞典山特維克、日本冶金、新日鐵、神戶制鋼、住友金屬、大同特殊鋼、山陽制鋼、JFE鋼鐵、日金工、上海寶鋼、中國寶鈦等世界知名鋼廠及奧地利伯樂焊接集團、美國SMC焊材、LINCOLN林肯、TECHALLOY、ARCOS、瑞典伊薩、山特維克焊材、英國曼徹特、意大利TFA、韓國現(xiàn)代焊材建立了良好、穩(wěn)定的戰(zhàn)略合作關系。基于企業(yè)戰(zhàn)略布局和全球市場需求，WOHOO在歐洲、瑞典、俄羅斯、烏克蘭、美國、日本、印度等國家與地區(qū)設有聯(lián)絡處。為更好服務于中國市場，WOHOO將中國區(qū)運營總部設在臺灣，依托于龐大的行銷網(wǎng)絡及市場深耕細作，WOHOO中國區(qū)已發(fā)展成為午虎的重要市場。自成立以來，WOHOO中國區(qū)始終保持高速增長勢頭，庫存、銷售勢頭兩旺：常年庫存數(shù)千噸合金材料；國內年銷售額達人民幣數(shù)十億元，外貿(mào)年總出口額近億美元。　今天，WOHOO供應的優(yōu)質合金已廣泛應用于高、精、尖端領域，是電廠脫硫脫硝、石油化工裝備、煤化工、氟化工、精細化工、PTA、航空制造、環(huán)保、海水淡化、造紙機械、制藥設備、換熱設備、電化學、冶金、海洋平臺、核能、氯堿、造船、水泥制造、爆炸復合、醋酸醋酐、制鹽、醫(yī)療器械、體育休閑及板式換熱器、波紋管膨脹節(jié)補償器等行業(yè)重要的特種材料供應商。

WOHOO所有產(chǎn)品按美國ASTM/ASME、德國DIN、日本JIS等標準供應，并可根據(jù)客戶提供的技術要求供貨，可供產(chǎn)品形態(tài)：板、帶、管、棒、鍛件、線、絲、餅、環(huán)、箔、管件、法蘭、標準件和焊材等。

選特材，要專業(yè)。鎳基合金，特種合金專業(yè)供應商——WOHOO集團。歡迎各用戶、生產(chǎn)制造廠、設計院垂詢！
