產品詳情
技術參數
|
技術參數 |
|
|
滾輪直徑 |
采用組直徑116mm輥輪作為定長輪，矯正輪直徑76，采用上5下6方式，材質40C |
|
材料厚度 |
0.5-2.0 |
|
材料寬度 |
600-1300可定制 |
|
切料厚度 |
普通炭鋼2.0mm以內，不銹鋼1.0mm以內 |
|
油缸直徑 |
100 |
|
液壓站功率（KW） |
3.0kw |
|
空氣壓力 |
5kg/c㎡ |
|
動力電機 |
伺服4.5KW |
|
控制器 |
臺達16ES2，威綸觸摸屏 |
|
傳動機構 |
RV13 |
|
滾輪加壓方式 |
蝸輪蝸桿 |
|
送料速度 (M/Min) |
30M(理論出料速度) |
|
切料方式 |
液壓切刀 |
|
入料擋料方式 |
手搖歸中側板檔料 |
|
供應電源 |
AC380V |
特征描述
圖紙
使用說明
電源指示：電源開關打開正常工作時燈亮
手動正轉：手動狀態下按下后正轉進料
手動反轉：手動狀態下按下后反轉退料
電源開關：左邊斷，右邊通
手動/自動：左邊手動狀態，右邊自動狀態
自動啟動：切入自動狀態后按此鍵進入自動模式
設定好長度和段數后，手動裁斷后自動啟動及可開始生產
包裝清單
1.開平機主機
2.液壓站
3.電控箱主題
用途/應用領域
五金沖壓，門面門框開料，各類定長五金配件等

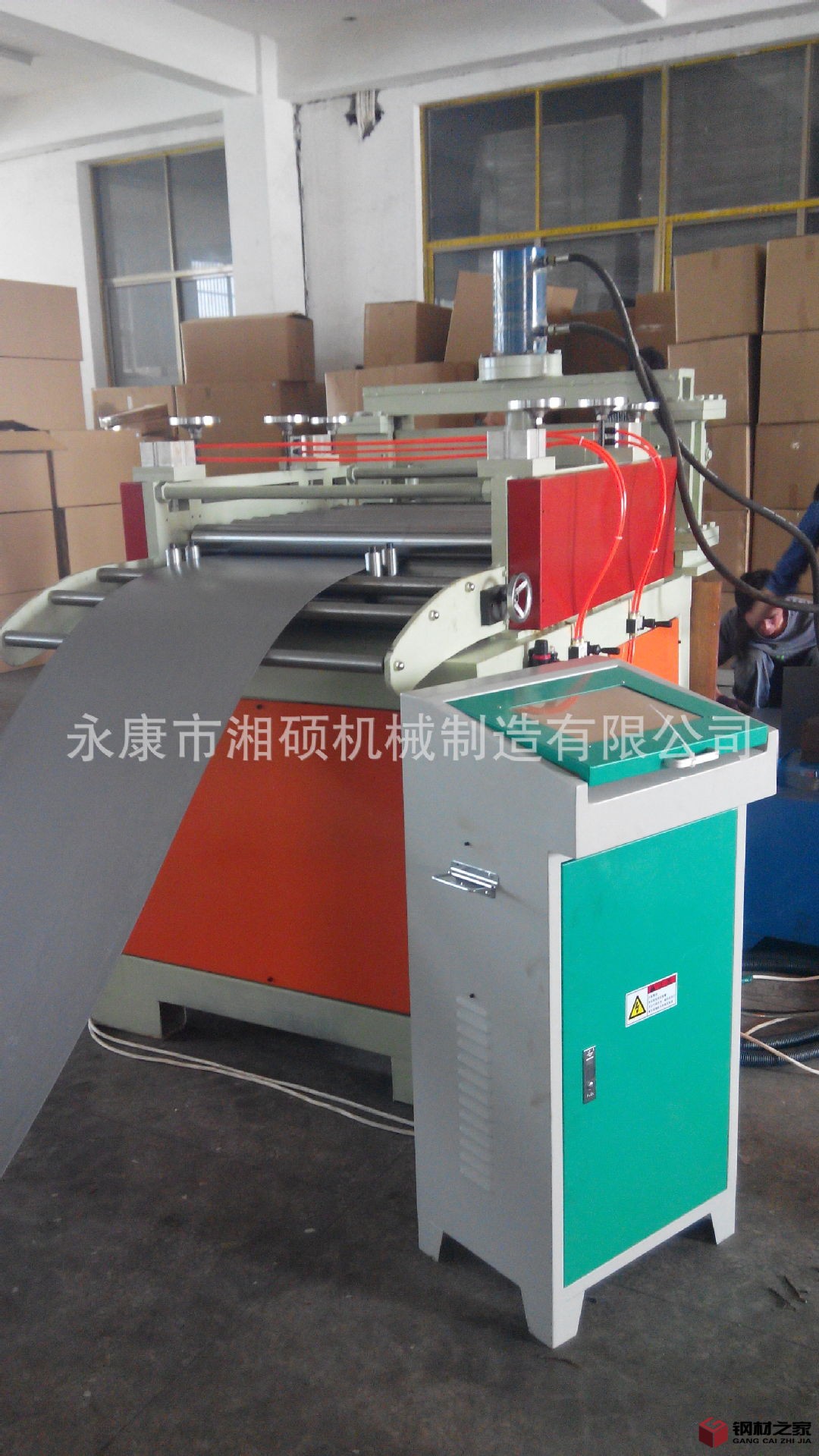

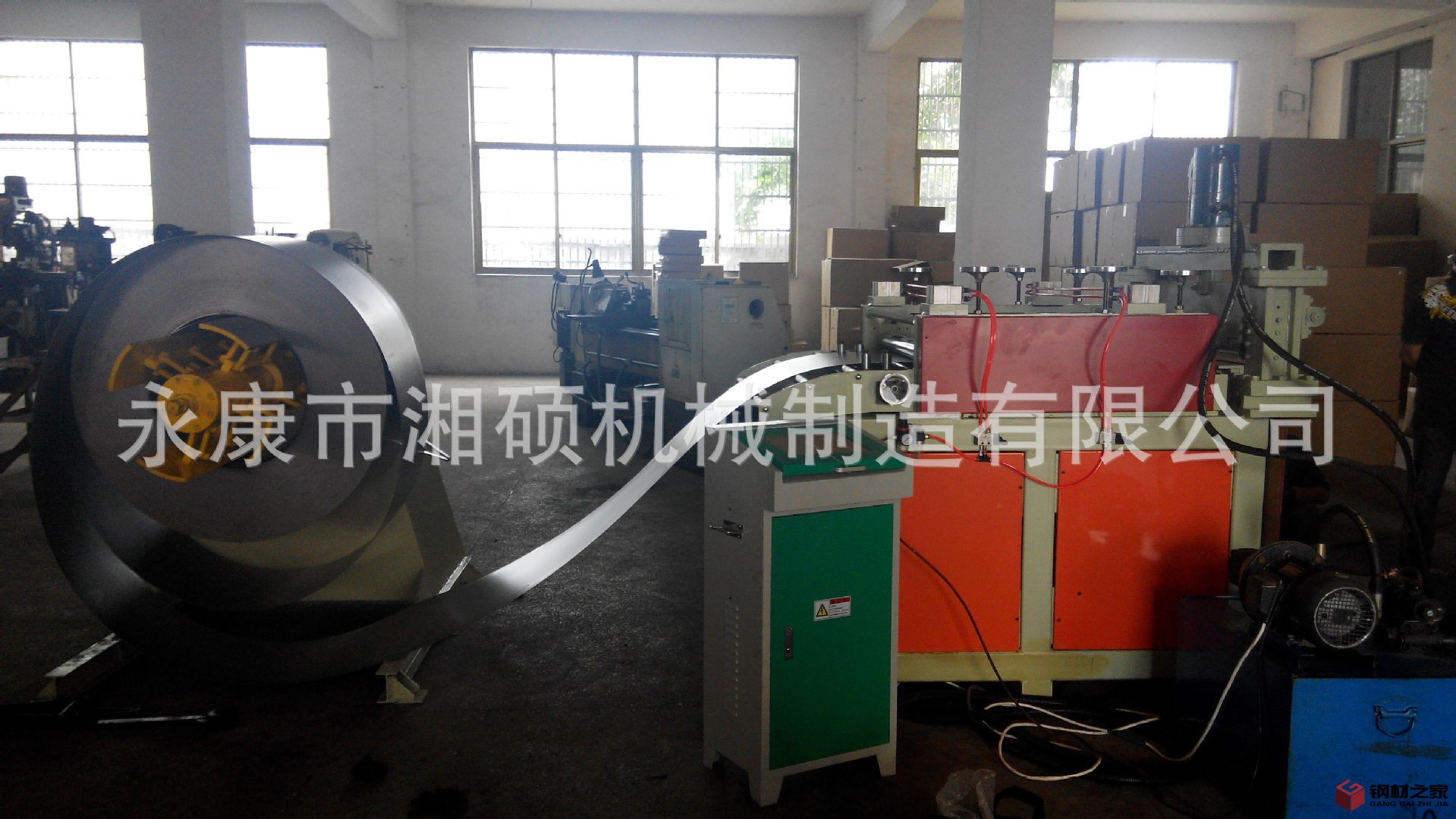

產品圖片
